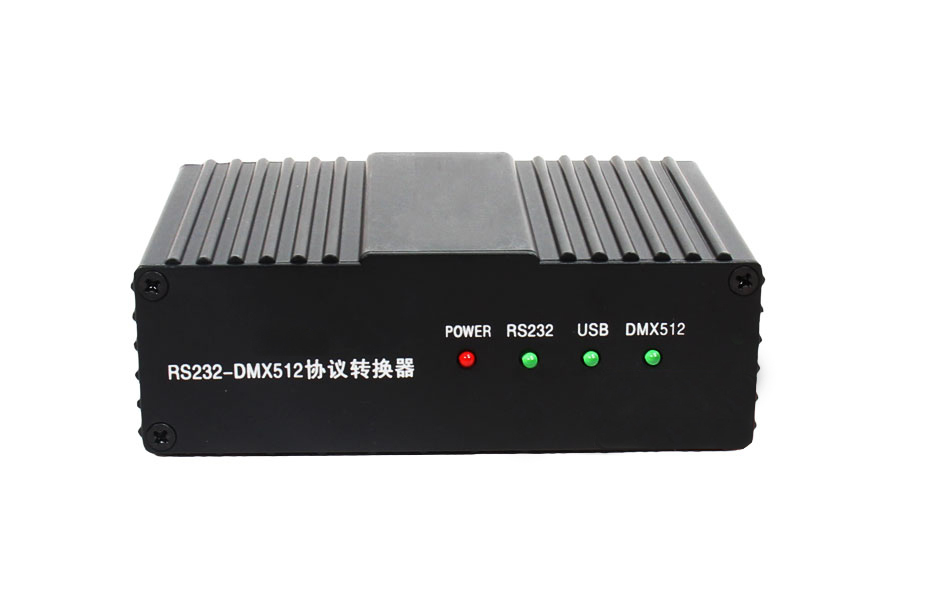

RS232-DMX512信號轉換器
將RS-232信號轉換為DMX-512信號，主要用于利用中央控制臺通過RS-232信號對具有DMX-512協議的燈光設備進行控制。
全國服務熱線：400-966-9693
主要性能
將RS-232信號轉換為DMX-512信號，主要用于利用中央控制臺通過RS-232信號對具有DMX-512協議的燈光設備進行控制。
RS-232數據包格式（ASCII碼）
DMX010255 表示向第10通道發送值255
DMX---命令字，必須大寫字符010 ----設備通道地址，數字字符001-512
255 ----通道數值，數字字符三位數000-255
注意：數據包格式不可間隔

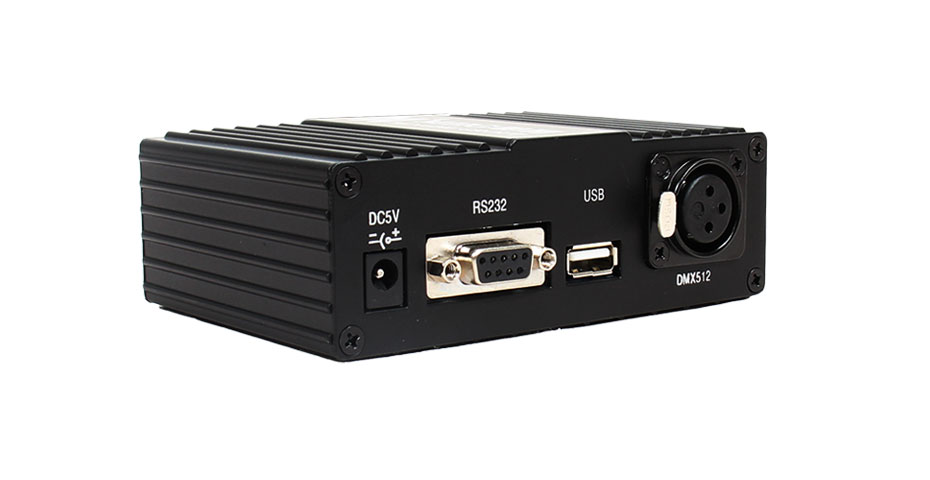

設備連接：
1、RS-232信號輸入口：2腳RX收信號，3腳TX發送信號，5腳接地2、DMX-512信號輸出口：1腳接地，2腳信號負，3腳信號正
注意事項：
1、安裝和維修本設備時，須切斷電源；
2、當設備運行時，勿帶電拔插DMX-512信號線；
3、DMX信號傳輸用帶屏蔽的雙絞線。傳輸距離不超過100米，長距離傳輸需加信號放大器，多可鏈接32臺設備。
配件清單：
1、信號轉換器 1臺
2、電源適配器DC5V 1個
3、RS232信號線 1條
4、三芯信號線 1條
5、說明書 1份
